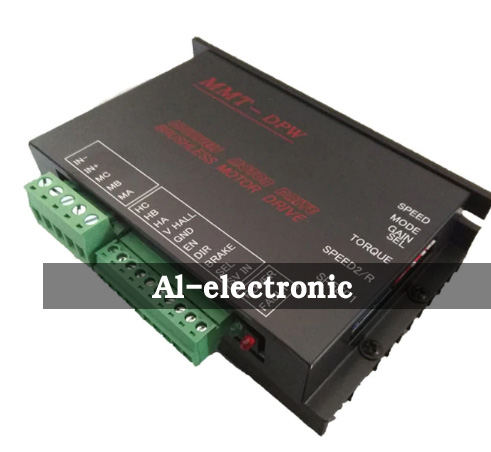

  Motor speed controller
[ +zoom ]
factory wholesales brushless speed controller hall sensor 12V 24V 36V 48V bldc motor driver 15A 10/50DPW15BL for doner robots
Print
รหัสสินค้า : 201911_09004
ราคา : 0.00 บาท

สินค้าพร้อมส่งภายใน 7 วัน
จำนวน    ชิ้น สั่งซื้อสินค้า

factory wholesales brushless speed controller 12V 24V 36V 48V bldc motor driver 15A 10/50DPW15BL for doner robots

Model: DC10/50DPW15BL
Product Description
1. Applicable to BLDC motor, brushless dc motor, hub motor
2. This controller has three manners of working: speed control, current control and open-loop control.
3. Control functions of braking, direction, enable, first-magnification, dual speed setting, etc. can be realized.
4. Maximum current limit can be adjusted.
5. 0-5V signal control way for external potentiometer, interior potentiometer and external analog quantity and soft start function.
6. Time setting function for soft start.
7. Over current protection function
8. Overheating protection function
When the temperature is too high, the speed controller will stop outputting and provide better safety for the moter and the speed controller.
9. High-speed control that full speed of one pole pair motor can reach 120000RPM
Details refer to relevant contents.

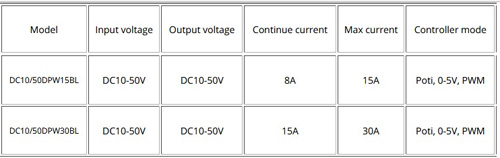

Specification for DC10/50DPW15B
Input voltage range   DC10-50V
Max output current 15A
Output voltage DC10-50V
Operating mode Speed mode, Torque mode
Control ways 0-5V, PWM, Potentiometer
Protection  Abnormalitise like over current, overheating, over voltage,
less voltage and short circuit will start the protection function.
Temperature protection  When the temperature is 70℃, the controller will reduce output by overheating protection and stop output.
Invironment Temperature -10℃ --  +60℃
Ambient humidity Relative humidity less than 80RH
Size
 L*W*H = 122*72*35 mm
Weight 300g

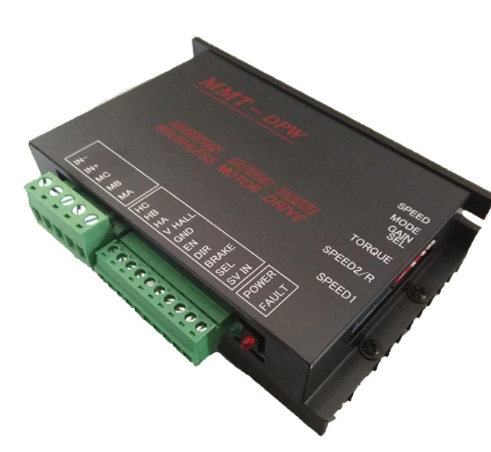

Product Overview
factory-wholesales-brushless-speed-controller-hall-senso_des
factory wholesales brushless speed controller 12V 24V 36V 48V bldc motor driver 15A 10/50DPW15BL for doner robots

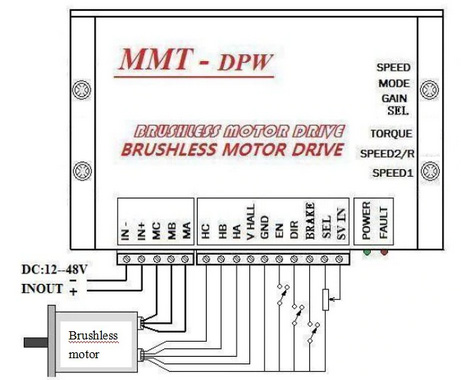

Connect drawing
holesales-brushless-speed-controller-hall-senso


  • IN- external connection with power negative pole.
  • IN+ external connection with power positive pole.
  • MC motor winding C phase.
  • MB motor winding B phase.
  • MA motor winding A phase.
  • HC motor HALL C phase.
  • HB motor HALL B phase.
  • HA motor HALL A phase.
  • V HALL power positive pole, and HALL power voltage range:7—12VDC.
  • GND 0V of hall
  • EN Enable.
  • DIR direction selection.
  • BRAKE.
  • SEL assisted selection. ON for dial switch, the foot output is +5V conjunction with terminal 10 foot (GND) and  foot(SV IN); while OFF for it, directed at two kinds of speed control ways as input port.
  • SV IN 0 -- +5V analog quantity input port conjunction with 10 foot (GND) and 14 foot (SEL).
    holesales-brushless-speed-controller-hall-senso

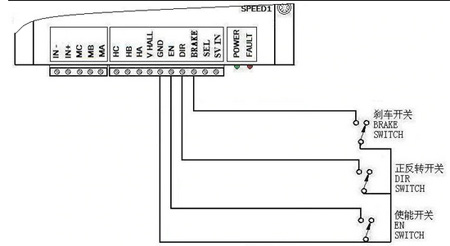

BRAKE: braking control terminal
Braking control terminal: in case of realizing rapid stop of the motor, select this control function.
The moment close braking switch, driver will quickly brake for motor to stop.


DIR: direction control terminal
Motor rotation direction control: control motor rotation direction through on/off of direction control switch.


EN: enable control terminal
Enable control: control start-stop of the bldc motor
On for enable switch, driver will automatically lock interior circuit to stop output;
Off for enable switch, motor will run at the setting value of potentiometer or input signal;

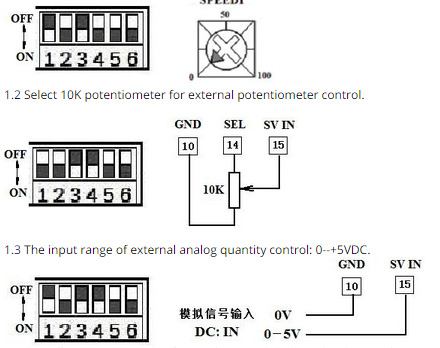

Instruction on working mode
1. Speed control mode
1.1 Interior potentiometer control with speed adjustment of interior potentiometer SPEED1.
(This mode is default)

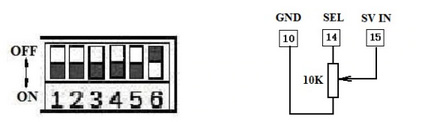

1.2 Select 10K potentiometer for external potentiometer control.

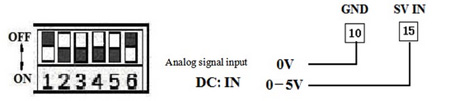

1.3 The input range of external analog quantity control: 0--+5VDC.
Instruction on working mode 1. Speed control mode 1.1 Interior potentiometer control with speed adjustment of interior potentiometer SPEED1. (This mode is default)
Notice: All connecting wires of control terminal shall not be close to the wires of power source and output terminals.
To avoid unnecessary signal interference, shorten wire length of control terminal as possible, and in case of above 0.5m, please select shielded wire.

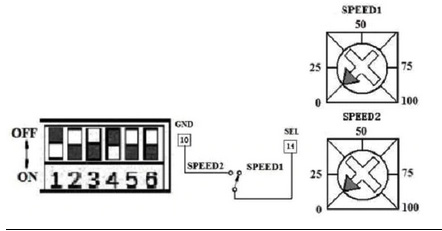

1.4 Two speed controls of regulating potentiometer SPEED1 and SPEED2.
When the terminal 14-foot (SEL) is vacant, SPEED1 potentiometer is available for speed control.
while 14-foot (SEL) is connected to the ground, SPEED2 potentiometer is available for speed control.


2. Current control mode (Torque mode)
2.1 External potentiometer control:


2.2 External analog quantity control

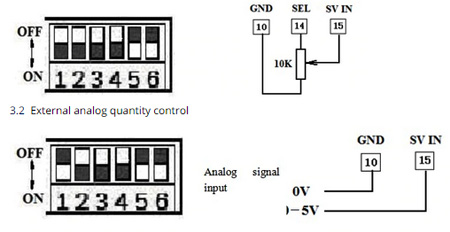

3. Open loop control mode
3.1 External potentiometer control:


factory wholesales brushless speed controller 12V 24V 36V 48V bldc motor driver 15A 10/50DPW15BL for doner robots

หากมีความสนใจ สามารถติดต่อสอบถามได้ที่ คุณอนุชิต ไล่ทัน โทร. 081-633-5650
